Дымоходы и стартовые элементы

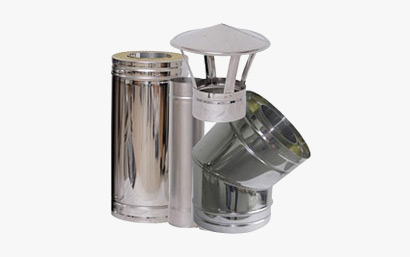

Одностенные и сэндвич-дымоходы

Одностенные трубы устанавливают внутри помещения, где допустим нагрев поверхности. Они быстрее отдают тепло в комнату, но требуют соблюдения противопожарных расстояний до горючих материалов — минимум 50 см без защиты. Сэндвич-дымоходы состоят из двух труб с негорючим утеплителем между ними.

Толщина утеплителя 25–100 мм, материал — базальтовая вата. Такая конструкция снижает образование конденсата и позволяет прокладывать дымоход ближе к стенам — от 20 см при наличии теплоизоляционного экрана. Сэндвич-трубы обязательны для участков, проходящих через перекрытия, стены и за пределами отапливаемого помещения.

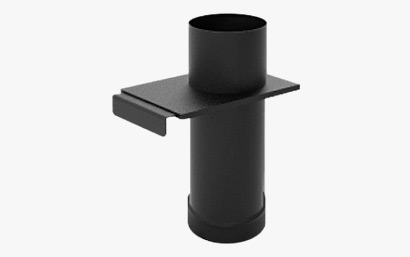

Стартовые элементы

• Стартовый адаптер — переходник между выходным патрубком печи и первой трубой дымохода. Компенсирует разницу диаметров и обеспечивает герметичное соединение. Стартовый сэндвич устанавливается в месте перехода от одностенной трубы к утепленной. Между патрубком печи и сэндвич-трубой должен быть участок одностенной трубы не менее 50 см — это защищает утеплитель от перегрева;
• Шибер — заслонка для регулировки тяги. Устанавливается в первый метр дымохода. Позволяет уменьшать тягу после прогрева печи и экономить топливо в режиме длительного горения;
• Основные элементы дымохода;
• Прямые трубы выпускаются длиной 0,25, 0,5 и 1 метр. Отводы (колена) на 45° и 90° используются для обхода препятствий и вывода через стену. Тройник с ревизией устанавливается при боковом выводе — собирает конденсат и дает доступ для чистки. Проходной узел (ППУ) — короб с теплоизоляцией для безопасного прохода через деревянное перекрытие. Крышная разделка герметизирует проход через кровлю.

Расчет высоты и диаметра

Диаметр дымохода должен соответствовать диаметру выходного патрубка печи или быть больше. Уменьшать сечение нельзя. Распространенные диаметры для бытовых печей: 115, 120, 130, 150 мм.

Минимальная высота дымохода — 5 метров от колосниковой решетки до оголовка. Это обеспечивает достаточную тягу. При выводе через конек труба должна возвышаться над ним минимум на 50 см. При боковом расположении высота зависит от расстояния до конька: до 1,5 м — вровень с коньком, от 1,5 до 3 м — не ниже линии, проведенной под углом 10° от конька.

Сборка дымохода для печи на дровах

Дымоходы собираются «по конденсату»: верхняя труба вставляется внутрь нижней. Конденсат стекает вниз по внутренней стенке, не попадая в стыки. Стыки промазываются жаростойким герметиком и фиксируются хомутами. Крепление к стене выполняется кронштейнами с шагом 1,5–2 метра для вертикальных участков. Горизонтальные участки не должны превышать 1 метр, оптимальный уклон — 3° в сторону печи для стока конденсата.
